雷达流量计的应用场景及安装注意事项

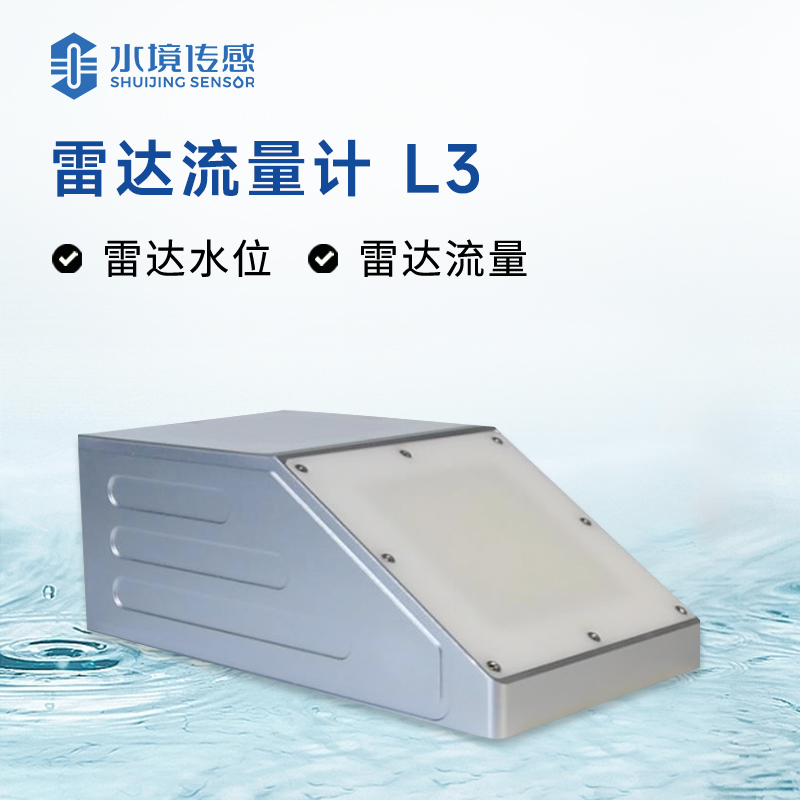

【SJ-L3】雷达流量计是一种利用雷达技术测量流体流速和流量的设备，其主要通过雷达波来探测水流表面流速，并结合水位计测量的水位数据，利用速度面积法计算出流量。

一、工作原理

雷达流量计一般由雷达流速计和雷达水位计组成。雷达流速计基于多普勒效应，向水面发射电磁波，当电磁波遇到运动的水面时会发生散射并形成回波，由于接收到的回波频率相对于发射频率发生偏移，通过多普勒频率方程可求得水面流速。雷达水位计则用于测量水位高度。两者结合，通过速度面积法计算流量，即流量=平均流速×过流断面面积×修正系数。

二、应用场景

1. 水利管理：用于水库、河流、大坝等水利工程的水位、流量和流速监测，帮助管理者制定科学合理的调度方案。

2 .洪水预警：实时监测水位变化和水流速度，为洪水预警提供重要数据支持。

3. 环境监测：在河流、湖泊、湿地等生态系统的流量与水位监测中应用广泛，有助于及时发现水质变化和污染源入侵。

4. 农业灌溉：实时监测水渠的水流情况，帮助农田灌溉系统实现精细化管理，提高灌溉效率。

5. 城市水务管理：用于监控供水管网和排水系统的流量变化，优化水资源分配，预防管网堵塞或泄漏。

三、雷达流量计测量渠段的选择

1.测验渠段内无巨大块石阻水,无巨大漩涡、乱流等现象。

2.测验渠段宜顺直、稳定、水流集中。

3.测验渠段需硬化处理，测量断面宜规整。

4.测验渠段应保持顺畅，防止漂浮物堆积。

四、安装注意事项

1 .安装雷达流量计时，雷达波束应无遮挡，且设备应尽量保持水平。

2. 流速计波束建议朝来水方向，且与水流方向的水平角度为0度。

3 .测量渠段应尽量顺直、稳定、水流集中且无巨大漩涡。

4. 设备应安装在渠道中间位置，水位计和流速计雷达不能有遮挡。
