裂缝监测一体机：原理、核心参数与精准监测关键技术

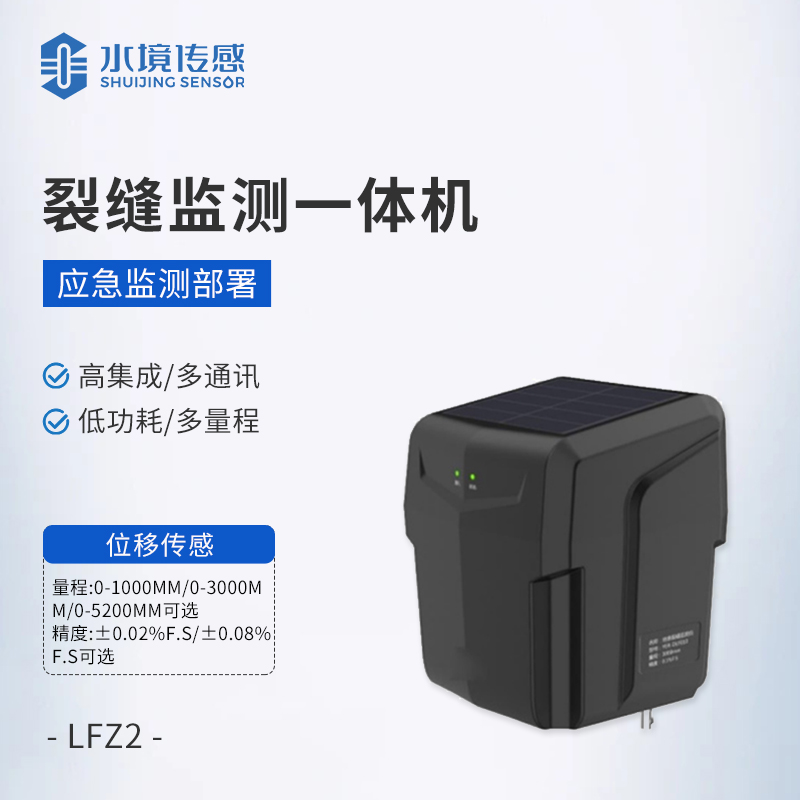

【SJ-LFZ2】裂缝监测一体机是一种集成高精度传感器、数据处理单元及远程通信模块的先进设备，专门用于实时监测地表或结构物裂缝的微小变化，确保工程结构安全稳定。

一、产品简介

裂缝监测一体机是一种集成了高精度传感器、数据处理单元和远程通信模块的高科技设备，专门用于监测地表或结构体中的裂缝微小变化，确保工程结构的安全稳定。

二、工作原理

裂缝监测一体机主要通过高精度传感器感知裂缝的微小位移或变形，并将这些物理变化转换为电信号。数据处理单元接收这些电信号后，进行滤波、放大和数字化处理，从而得到裂缝的精确参数，如宽度、长度、深度等。这些参数随后通过远程通信模块传输至监控中心或云平台，供管理人员进行实时查看和分析。

三、产品特点

1. 高集成：集成了线位移传感、MEMS倾角传感部件，实现裂缝张闭、下错观测，实现三向加速度、倾角观测功能。

2. 多通讯：融合2/4G全网通公网通讯，支持NB-IoT窄带物联网通讯，支持LoRa局域自组网通讯，实现监测设备局域组网、预警信息区域发布、监测数据远程传输、设备远程控制。

3. 低功耗：秉承高集成、低功耗设计理念，实现传感、采集、通讯、供电一体化集成设计，待机性能满足野外长期使用需求，具有安装便捷特性，特别适用于应急监测部署。

4. 多量程：采用拉绳位移计，可根据使用场景选配500、1200、3000、5200mm不同观测量程。

5 .高精度：精度可靠，采用现场冗余观测，基于先验中误差实现粗差剔除，保证监测数据的可靠性，满足相关技术标准的要求。

6. 安装简便：主机壳体背部热熔内嵌安装螺母并采用贴合式设计，内置高性能壳体集成补电太阳能板，采用抱杆式安装，整体安装部署简便。

四、安装与部署

1 .安装位置：裂缝监测一体机应安装在裂缝或潜在裂缝位置，确保传感器能够准确感知裂缝的变化。

2 .固定方式：传感器可适配混凝土、砖石、钢结构等材质，免布线，磁吸或膨胀螺栓固定。

3. 供电系统：配备锂电池+太阳能板供电系统，适用于无市电环境。

4. 数据传输：通过4G无线通信模块将数据实时上传至云平台，支持断点续传、离线缓存。

五、应用场景

裂缝监测一体机广泛应用于地质灾害、岩土工程、建筑工程、交通、水利、市政等多个监测领域，特别适用于：

1. 地质灾害监测：实时捕捉地表裂缝的微小变化，为滑坡、崩塌等灾害预警提供关键数据。

2. 岩土工程：有效监测卸荷裂隙的发展趋势，确保工程安全。

3. 建筑工程：精准检测房屋或结构裂缝的位移情况，为建筑物的健康诊断和维护提供科学依据。

4. 交通、水利和市政工程：确保基础设施的长期稳定运行。
