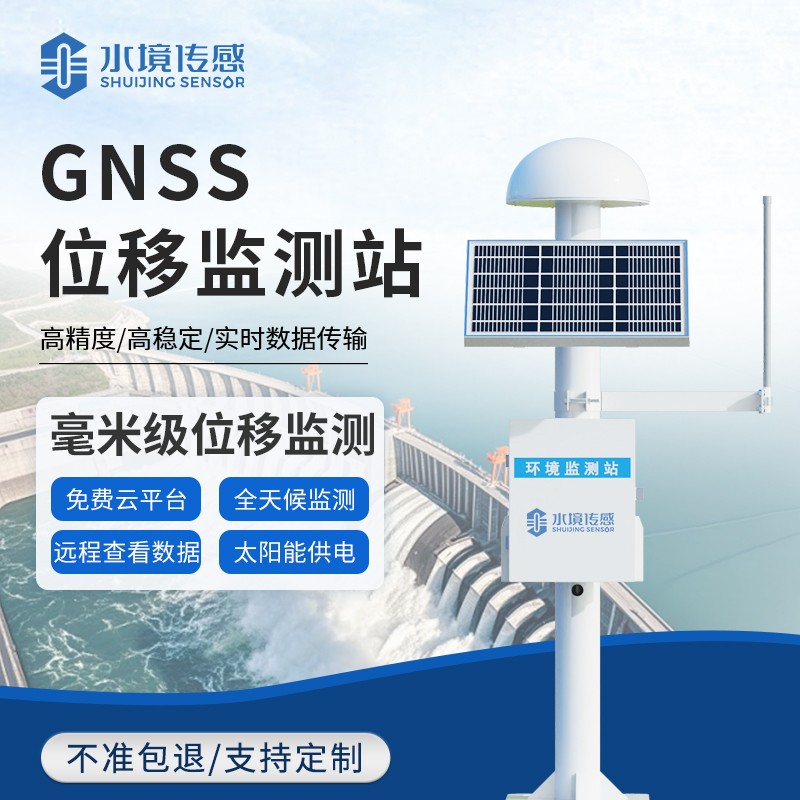

【SJ-WY1】GNSS 位移监测站是基于导航卫星系统(GNSS)技术，对地表、建筑物、边坡、桥梁等目标的微小位移进行实时、自动化监测的设备系统，是地质灾害预警、工程结构安全监测的核心装备之一。
一、核心原理：卫星定位与差分技术实现毫米级监测
GNSS位移监测站基于导航卫星系统(GNSS)，通过接收北斗、GPS、GLONASS等多系统卫星信号，结合差分定位技术实现高精度三维位移监测。
多星座信号接收：设备内置多模多频接收机，可同时捕获多个卫星系统的信号，确保在复杂环境(如山区、城市峡谷)下仍能稳定获取定位数据。
差分定位处理：采用实时动态差分(RTK)或精密单点定位(PPP)技术，通过基准站提供的校正数据修正监测点原始观测值，消除卫星钟差、电离层延迟等误差，实现毫米级坐标解算。
三维位移计算：连续采集监测点空间坐标，经数据处理单元分析坐标变化量，生成水平与垂直方向的位移参数，最小监测精度可达毫米级。
数据输出与预警：将处理后的位移数据、变化速率等信息通过4G/NB-IoT/电台等通信模块传输至终端平台，当监测值超过预设阈值时触发预警机制。
二、系统组成
1. 硬件部分
GNSS 接收机：核心硬件，负责接收卫星信号并进行初步的信号处理，支持多系统兼容(如北斗三号 + GPS)是现代接收机的主流特征，能提升信号接收的稳定性和精度。
GNSS 天线：分为扼流圈天线、微带天线等类型，需具备抗多路径干扰、高增益的特点，确保稳定接收卫星信号，通常安装在待测目标的最高点或核心位置。
数据传输模块：包括 4G/5G、LoRa、北斗短报文等通信模块，负责将接收机采集的原始数据实时传输至后台服务器，偏远地区可通过北斗短报文实现无网络环境下的数据传输。
供电系统：采用太阳能电池板 + 蓄电池的组合，或市电供电，保障监测站在野外恶劣环境下的持续运行，部分设备还具备低功耗模式，进一步提升续航能力。
支架与防护装置：包括安装支架、防雷器、防水箱等，支架用于固定天线和接收机，防雷器可避免雷击损坏设备，防水箱则保护电子元件免受野外风雨侵蚀。
2. 软件部分
数据处理软件：对接收的原始卫星数据进行解算，计算出监测点的三维坐标、位移量、位移速率等参数，支持实时解算和后处理解算两种模式。
监测预警平台：基于 Web 或移动端的可视化平台，可实时展示监测点的位移数据、变化曲线、历史趋势，当位移量超过预设阈值时，通过短信、APP 推送、声光报警等方式发出预警信息。
数据存储与管理系统：负责存储监测数据和设备状态信息，支持数据的查询、导出、备份，便于后续的数据分析和事故追溯。
三、应用场景
1. 地质灾害防治：用于滑坡、崩塌、泥石流、地面沉降等地质灾害的监测，通过捕捉山体、地面的微小位移，提前发出灾害预警，如山区滑坡体监测、城市地面沉降监测。
2. 工程建设监测：适用于桥梁、隧道、高铁轨道、大型建筑的变形监测，例如桥梁的挠度监测、隧道的收敛监测、高铁路基的沉降监测，保障工程施工和运营安全。
3. 矿山与水利监测：矿山开采过程中的边坡位移监测、尾矿库坝体变形监测；水库大坝、堤防的沉降和水平位移监测，防止坝体溃决等事故发生。
4. 地震监测：部分 GNSS 位移监测站还可用于地壳形变监测，为地震预报研究提供基础数据。
四、使用注意事项
1. 站点选址：监测站应布设在视野开阔、无遮挡的位置，避免高楼、树木、山体等遮挡卫星信号；基准站需选择地质稳定、不易受外界干扰的区域，确保坐标基准的稳定性。
2. 抗干扰处理：针对多路径效应(信号经建筑物、地面反射后被天线接收)，可采用扼流圈天线或选择合适的安装位置，同时避免在大面积水面、金属反射物附近布设监测站。
3. 设备维护：定期检查天线、接收机、供电系统的工作状态，清理天线表面的灰尘和杂物，及时更换老化的蓄电池，确保设备正常运行。
4. 数据校准：定期利用全站仪等传统测量设备对 GNSS 监测数据进行校准，消除系统误差，提升监测结果的可靠性。
